EV12AQ605,EV12AQ600面向竞争激烈的大用量应用的优化版本2019年11月25日



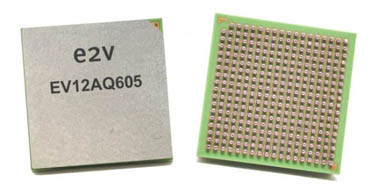

Teledyne e2v已研发出最新的12位四核高速大带宽ADC的新版本。EV12AQ605和EV12AQ600的管脚完全兼容。这款新的ADC版本主要面向大用量的商业和工业市场领域。

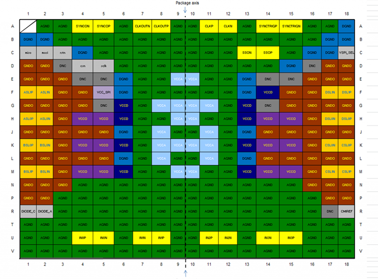

EV12AQ600和EV12AQ605的通用管脚分布(顶视图)

客户可以设计独立运行或同步运行EV12AQ605的系统,使其工作在四通道1.6Gsps、双通道3.2Gsps或单通道6.4Gsps等不同模式。通过使用同一个ADC型号配置不同的系统,可满足大用量终端应用的需要。

EV12AQ605包含已被验证的链式同步功能,其在Teledyne e2v最新的数据转换器中已经有所应用(更多细节请参考多片ADC同步)——同步也可通过传统的点对点方法实现。这个功能可满足日益增长的大规模多通道相控阵天线和宽带微波回程的多输入多输出(MIMO)系统,以及多通道数字存储示波器(DSO)的需要,提高了ADC的性能和灵活性,非常适合通信、测试和测量系统的应用。

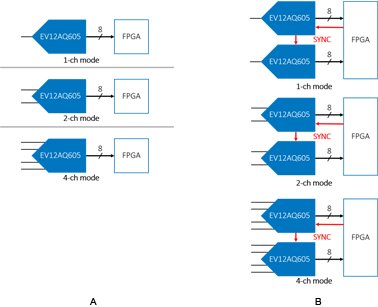

EV12AQ605 configurations with -A- Independent ADC or -B- synchronized ADC
EV12AQ605 配置成独立工作的ADC(A)或同步工作的ADC(B)

另外,EV12AQ605包含一个交叉点开关(CPS),可使器件内部的四个核心独立或成对同时工作,实现6.4Gsps的采样率和用户需要的通道数。

下面的几张框图表示ADC可用的4通道/2通道/1通道的配置,以及输入信号到每个核心的连接和内部时钟信号的配置:

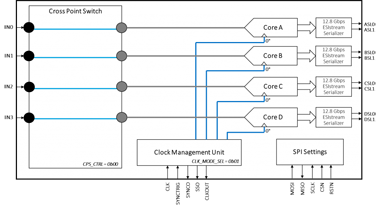

EV12AQ605四通道模式配置(采样率高达每通道1.6Gsps)

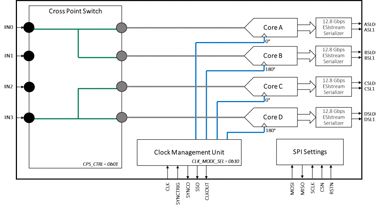

EV12AQ605两通道模式配置(采样率高达每通道3.2Gsps)

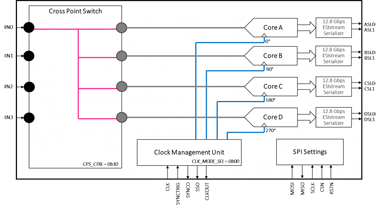

EV12AQ605单通道模式配置(采样率高达每通道6.4Gsps)

这些特性允许系统设计师研发高灵活度和扩展性的设备。

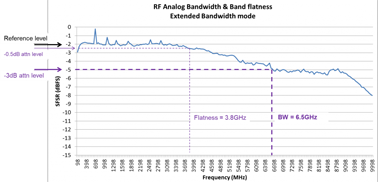

这款ADC填补了模拟射频领域和数字领域的空白,输入带宽超过6.5GHz(扩展带宽模式):





EV12AQ605是为寻找最优化成本解决方案的客户特别定制的器件。已经使用EV12AQ600开发原理样机的客户,可直接切换到EV12AQ605。

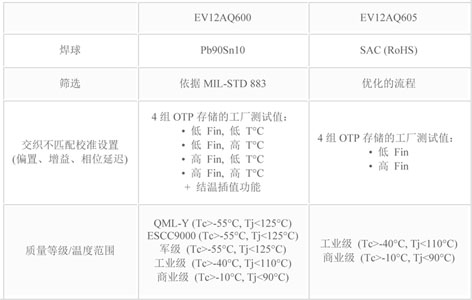

EV12AQ600和EV12AQ605的主要区别如下表所示。所有其他的功能都是相同的。

考虑到交织不匹配所需的校准,芯片自带了两组偏置、增益和相位延迟的校准值,分别对应低频段(低于800MHz)和高频段(高于800MHz)的应用。由于校准值是在工业测试流程中的固定温度下测得,温度值之间的偏置、增益和相位延迟的插值不可用。用户可通过调整对应的内部寄存器中的值,优化偏置、增益和相位的匹配度。


如果您想了解更多关于EV12AQ605的内容,请浏览 EV12AQ605产品简介
