          16位32通道USB2.0数据采集板
产品型号: DTE3216
产品价格: 3200
产品厂商: 西安达泰电子
产品类别: 测控系统
生产产地: 西安
发布时间: 2012-7-20 10:42:14
浏览次数: 765
产品详细信息

16位32通道USB2.0数据采集板



  _32通道、16bit、100KHz、连续采集、USB2.0接口

DTE3216是西安达泰电子有限责任公司为西安205所军用光学测量系统而开发的多通道高速数据采集板,采集数据包中包括GPS秒脉冲时间信息,因此可以实现精确实时记录。

■ 型 号: DTE3216

关键词:USB2.0、USB数据采集、高精度数据采集、数据采集

■ 简 介
本系统采用先进的FPGA技术及USB2.0接口技术,能够进行 100KHz的连续数据采集,并对采集数据快速存储、读取。为用户提供了32路模拟输入通道,通道数及采集顺序可通过软件设置,采样频率及模拟电压输入范围也可以通过软件编程设置。 DTE3216采集板的主要组成单元有:USB20D接口控制模块、16位100KHz采样率的A/D转换器、Cyclone FPGA大规模逻辑控制单元、模拟通道选择及可编程增益控制单元等组成。
■ 特 征 ■ 应 用

◆ 采样频率:单通道连续100KHz可软件设置
◆ A / D 分辨率:16Bit A/D
◆ 输入电压范围:±10V、±5V、±0.625V
◆ 模拟输入通道:32通道
◆ 开关量:16 路双向开关量
◆ 程控放大:可放大1/2/4/8/16倍
◆ 模拟量输入阻抗:大于100千欧
◆ 通讯接口: USB2.0标准接口
◆ 提供VC编程实例源代码
◆ 提供采集测试软件
◆ 直流±12V供电,电流500mA
◆ 板卡尺寸:长172 mm×宽75 mm×高25 mm

◆ 动态数据采集分析仪
◆ 振动与噪声信号采集与分析
◆ 实验室信号采集与分析,教学演示
◆ 野外测控、医疗设备
◆ 过程控制
◆ 国防、航空航天PCM解码

■ 订货信息

产品型号
说明
DTE3216 USB2.0接口,16bit A/D
■ 组 成

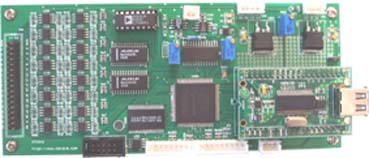

下图为采集板的组成单元及布局图



本采集板由电子工业出版社出版的《现代测控系统典型应用实例》一书收录,第5章基于PC与USB数据采集模块的测控系统。

公司名称:西安达泰电子 联 系 人:王伟
所在区域:【陕西省】【西安市】 电子邮件:data029@126.com
联系电话:029-85272421 传真号码:
公司网址:http://www.dataie.com 邮政编码:710065
公司地址:XI"AN
