精密导电塑料电位器采用电阻分压器的原理,在电阻导轨两端连接一恒定直流电压,通过电刷在导轨上的移动获得输出,输出电压与位移量成线性关系,其指标用线性度表示,数值越小,精度越高。采用电阻分压器原理制成的电位器可降低对导轨总阻值的精度要求,也降低了电位器对使用环境条件的要求,提高了电位器输出信号的准确性。

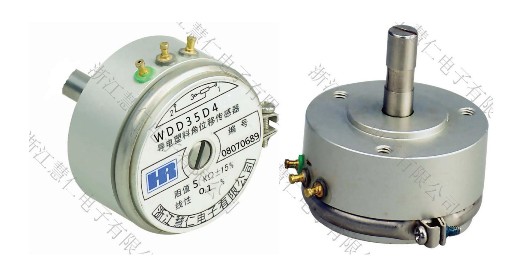

WDD35D4系列是目前使用最为普遍的一款产品,它被广泛应用于军事、航空工业、汽车工业、石油工业、机械工业、医疗器械等领域的自动化控制和伺服系统中。
标称阻值:1K、2K、3K、5K、10K
独立线性度:0.1%、0.2%、0.3%、0.5%、1.0%
阻值公差:±15%
理论电气转角:345°±2°
输出平滑性:≤±0.10%
机械转角:360°(连续)
机械寿命:5000万次
使用环境:-55℃-+125℃
