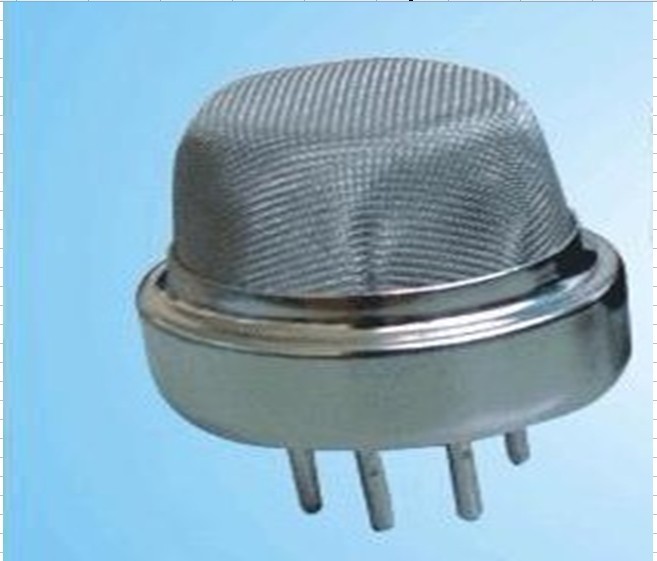

MQ-3半导体气体传感器

MQ-3气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO2)。当传感器所处环境中存在酒精蒸汽时，传感器的电导率随空气中酒精气体浓度的增加而增大。使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。MQ-3气体传感器对酒精的灵敏度高，可以抵抗汽油、烟雾、水蒸气的干扰。这种传感器可检测多种浓度酒精气氛，是一款适合多种应用的低成本传感器。

∮主要特点及应用：

·对酒精气体具有良好的灵敏度

·长寿命、低成本

·简单的驱动电路即可

·车用酒精气体报警器

·便携式酒精气体检测器

∮主要技术参数：

产品型号
 MQ-3

产品类型
 半导体气敏元件

标准封装
 胶木（黑胶木）

检测气体
 酒精蒸汽

检测浓度
 0.04-4mg/L酒精

回路电压（Vc）
 ≤24V  DC

加热电压（VH）
 5.0V±0.2V ACorDC

负载电阻（RL）
 可调

加热电阻（RH）
 31Ω±3Ω（室温）

加热功耗（PH）
 ≤900mW

敏感体表面电阻（Rs）
 2KΩ-20KΩ(in 0.4mg/L酒精)

灵敏度（S）
 Rs(in air)/Rs(0.4mg/L酒精)

浓度斜率（α）
 ≤0.6(R300ppm/R100ppm酒精)

温度、湿度
 20℃±2℃；65%±5%RH

标准测试电路
 Vc:5.0V±0.1V；

VH: 5.0V±0.1V

预热时间
 不少于48小时
