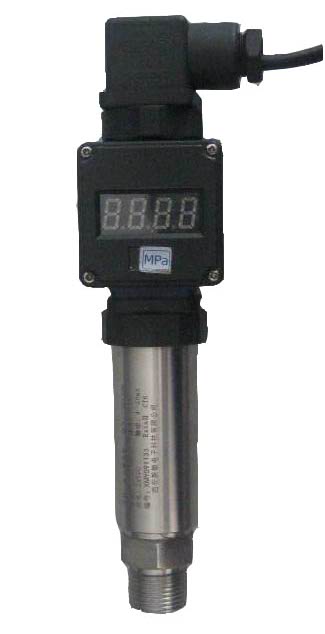

CYB13XM智能小型数显压力变送器
一、产品简介
CYB13XM智能数显压力变送器采用进口的316L 不锈钢隔离膜扩散硅压力传感器 ，经内置的存储器存取传感器的环境温度、压力及输入输出特性修正参数，再经过 CPU微处理器运算，温度自动补偿，非线性校正、信号放大、V/I转换与A/D转换，输出4～20mA标准信号。
该产品具有现场显示功能，能实现压力测量及显示一体化。小巧的外形，优良的温度、压力特性，广泛用于石油、化工、冶金、电力、环保等自动化检测与控制领域。
二、技术性能
|
量 程 范 围
|
-0.1…0～100(MPa)
|
|
过 载 压 力
|
≤ 200%FS
|
|
测 量 介 质
|
与 316L不锈钢兼容的气体、液体
|
|
输 出 信 号
|
4～20mA 二线制
|
|
1～5VDC 三线制
|
|
显 示 方 式
|
3 1 / 2 LED
|
|
供 电 电 压
|
12～36VDC (标定值为+24VDC)
|
|
精 确 度
|
±0.2%F.S ±0.3%F.S
|
|
长 期 稳 定 性
|
≤±0.2%F.S/年
|
|
介 质 温 度
|
－ 20～+85℃
|
|
响 应 时 间
|
≤1ms
|
|
螺 纹 接 口
|
M20×1.5或用户自定
|
|
电 气 接 口
|
赫斯曼接头
|
|
防 护 等 级
|
IP65
|
三、产品特点
●316L不锈钢隔离膜片结构
●精度高，稳定性好
●抗过载冲击和抗干扰能力强
●现场显示与测量为一体
●体积小巧，便于安装
四、外形结构
五、产品选型
|
CYB13XM
|
|
智能数显压力变送器
|
| |
G
|
|
表压
|
| |
A
|
|
绝压
|
| |
0~X （KPa或MPa）
|
|
量程
|
| |
J02
|
|
± 0.2%FS
|
| |
J03
|
|
± 0.3%FS
|
| |
C1
|
|
4~20mA输出
|
| |
C0
|
|
特殊
|
| |
M1
|
|
M20×1.5 外螺纹
|
| |
M0
|
|
特殊
|
| |
F1
|
赫斯曼接头出线
|
| |
F0
|
特殊
|
