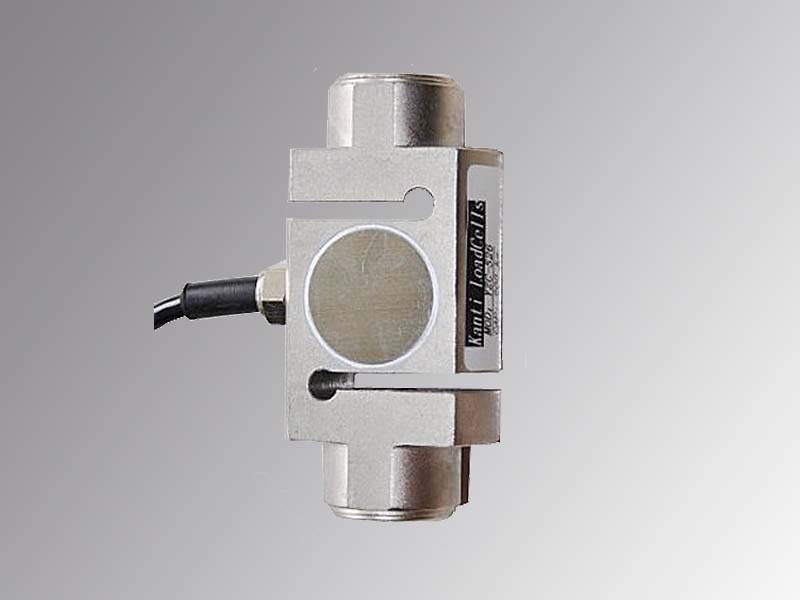

YZC-526 称重传感器
用途与特点
可用于拉、压力值的测量，输出对称性好，抗偏载能力强。
适用于各种配料秤、吊钩秤及各类专用秤等。
可选择内置式变送器，标准信号0～10mA、4～20mA或0～5V输出。
量程、规格、外形及安装尺寸
100，200，300，500，700kg，
1，2，3，5，10，15，20t
额定载荷 100kg～20t
综合精度 0.05（线性+滞后+重复性）
灵敏度 2.0 mV/V
蠕变 ±0.05 ％F·S/30min
零点输出 ±1 ％F·S
零点温度影响 ±0.05 ％F·S/10℃
输出温度影响 ±0.05 ％F·S/10℃
工作温度 -20℃～+65℃
输入阻抗 380±10 Ω
输出阻抗 350±3 Ω
绝缘电阻 〉5000 MΩ
安全过载 150％ F·S
供桥电压 建议10VDC
材质 合金钢或不锈钢
接线方式 输入（+）：红线 输入（-）：黑线
输出（+）：绿线 输出（-）：白线
输出（+）：绿线 输出（-）：白线
输出（+）：绿线 输出（-）：白线
|
尺寸/mm
量程/t
|
H
|
φ
|
M
|
A
|
|
0.1-0.7
|
88
|
44
|
16×1.5
|
58
|
|
1-5
|
120
|
63
|
22
|
68
|
|
7-15
|
138
|
76
|
30
|
94
|
|
20
|
156
|
88
|
36×3
|
108
|
灵敏度Sensitivity：2.0±0.002mV/V
--推荐激励电压Recommend，excitation：10~12VDC
--最大激励电压Maximun，excitation：15VDC
--可满足25㎏～30t;100lb～20Klb量程范围内的测量。
--合金钢材料，内部灌胶密封，防油、防水、耐腐蚀，可适用于各种环境。
--S型梁结构设计，拉压双向承载，安装使用方便灵活。，
--适用于吊钩秤、机改秤、料斗秤等各类电子称重设备。
--安全防爆型产品，可用于恶劣环境及危险性场合
