工作原理：

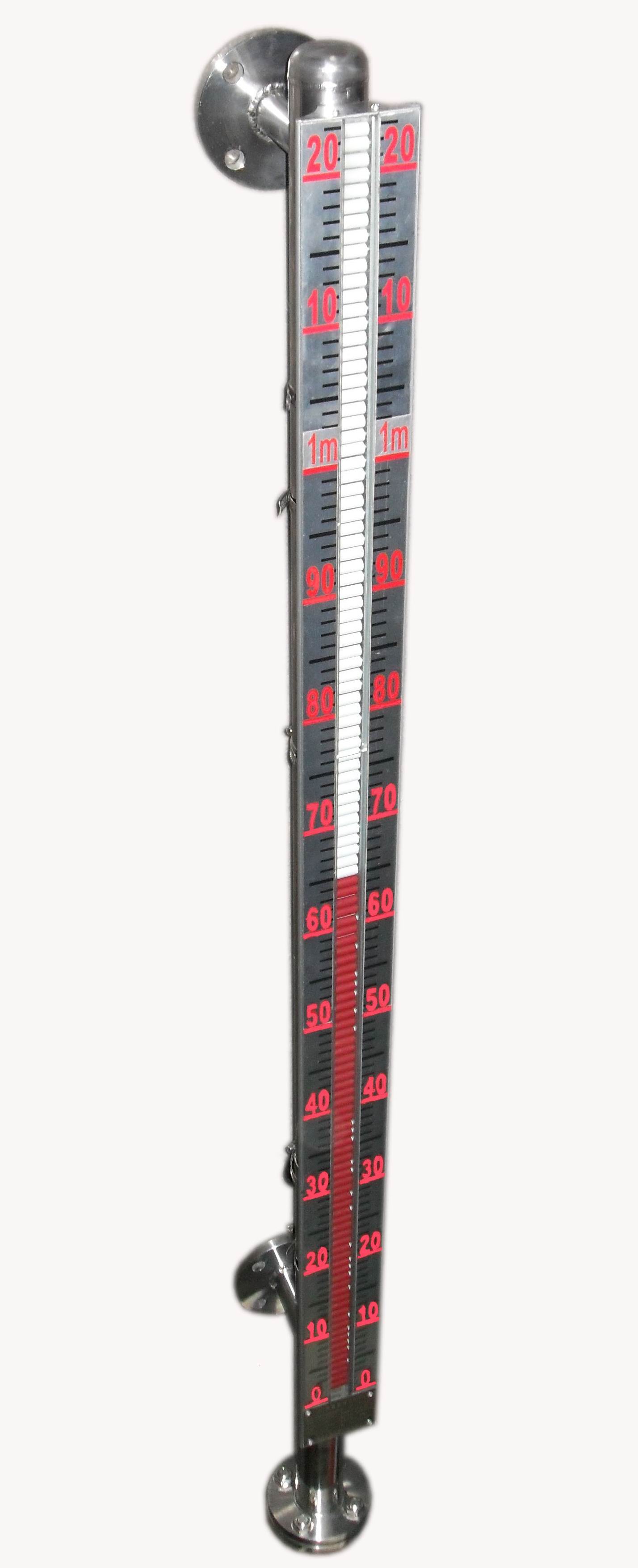

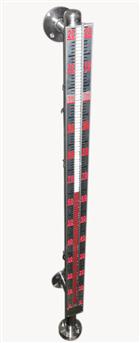

SCB磁翻板液位计基于连通器原理，本体管内的液位与容器内的液位高度一致。我们将磁单元置于浮球内部或通过顶杆与浮球相连，当被测容器中的液位升降时，本体管中的浮球也随之升降，浮球连带磁单元随液位变化，使磁性色块（磁翻板）翻转；当液位上升时，翻柱由白色翻转为红色，当液位下降时，翻柱又由红色翻转为白色，红、白界位即为容器内液位的实际高度。同时，液位变送器在浮球磁力的作用下，可以转化为相对应的4～20mA模拟变送输出或磁记忆型报警开关接点输出。

磁翻板液位计安装于罐体之外，安装方式有侧装或顶装。磁翻板本体外加装磁翻柱指示器、液位开关及输出4～20mA液位变送器。

◆ 特点：

● 磁翻排指示液位，指示清晰，观察直观，拆卸方便；

● 可选4～20mA模拟量输出；变送，显示功能于一体；

● 加装、调整磁记忆报警开关或变送器时，无须停机；

方便调整；如供电电源中断时，现场的磁记忆开关不受影响，

有利于提高系统的可靠性。

●     防爆结构，可以做到高密封、防泄露，可用于测量高温、

高压、高粘度、易燃、有毒、强腐蚀性液体；

●     本体可选不锈钢，PVC，PP,不锈钢衬聚四氟乙烯等；

●     可选用保温夹套；

◆ 主要技术参数：

工作压力： -0.1～32MPa

工作温度： -80～500℃

介质密度： 0.4～2.0g/cm3

测量范围： L=0-200～15000mm，对于运输条件不允许的超长液位计可采用分段制造

跟随速度:  ≤0.08m/s

显示误差： ±10mm或1.0%FS

测量管外径：Ф51（标准），Ф60,Ф60,Ф63mm 其他

连接法兰： 法兰连接:DN20～DN200(法兰标准按照化工部HG20592～20635-97法兰标准,其他标

准HG,JB/T,HGJ,ANSI,DIN等请用户在订货时注明),用户自定义连接方式

变送输出： 4～20mA输出 或 带远程数字显示仪表

变送器杆材质：SUS 304不锈钢，

接线壳体材质：铸铝

电气接口： M20ⅹ1.5内螺纹

电    源： 24V DC；  负载电阻(24VDC)： 0～500Ω

磁记忆开关接点容量： 无源型40W

有源带继电器输出  220V/5A、30V/5A

本体管材质:   SUS304（标准材料）, SS316,316L, 钛, PVC, PP, PTFE, 不锈钢衬PTFE等

◆ 信号变送：

本液位计采用一体化变送器，由一系列的感应模组单元组成。当浮球连带磁性单元随液位变化时，在磁单元作用下，液位传感器的感应模组单元在对应点动作，输出叠加的电阻变化信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。

◆ 适用范围：

根据不同的材质适用于不同的场合。产品广泛应用于电力、给排水、石油、化工、钢厂、造纸、制药等行业和领域，可测量水、油、硫酸、盐酸等任何的液体。
