一、产品简介

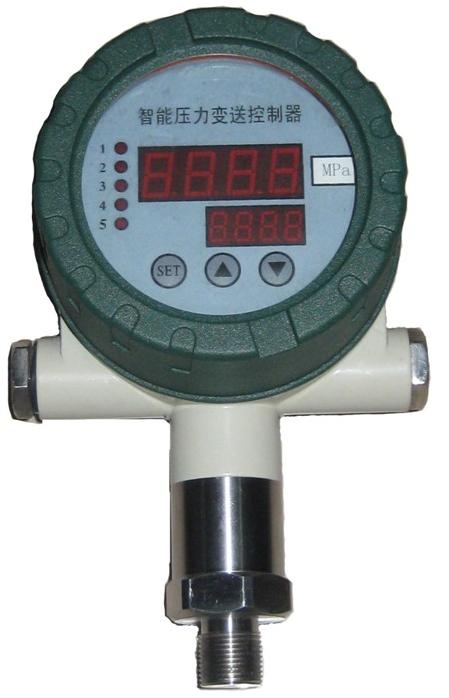

智能压力控制器PNS16V是集压力测量，显示，输出，控制，通讯于一体的压力测控产品。该产品为全电子结构，前端采用隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理,高精度的A/D装换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。
该智能数字压力控制器使用灵活，操作简单，调试容易，安全可靠。广泛应用与水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行现场测量、显示和控制。
二、技术性能
|
量 程 范 围
|
0～5、20、100……1000KPa
|
|
0～2、20、40……60Mpa
|
|
测 量 介 质
|
与316L不锈钢兼容的各种气体、液体
|
|
输 出 信 号
|
4~20mA标准信号输出（可选）
|
|
五路控制点继电器输出220VAC 3A
|
|
供 电 电 压
|
220VAC±20%
|
|
显 示 范 围
|
-1999~9999
|
|
控 制 精 度
|
≦±0.5%FS
|
|
显 示 精 度
|
±0.1%FS
|
|
长 期 稳 定 性
|
≤±0.2%F.S/年
|
|
介 质 温 度
|
－20～+85℃
|
|
环 境 温 度
|
－30～+70℃
|
|
相 对 湿 度
|
0~80%
|
|
响 应 时 间
|
≤1ms
|
|
最 大 功 耗
|
＜3W
|
|
开 关 寿 命
|
＞100万次
|
|
膜 片 材 料
|
316L不锈钢
|
|
壳 体 材 料
|
1Cr18Ni9Ti
|
|
压 力 接 口
|
外螺纹M20*1.5或用户自定
|
|
引 线 方 式
|
接线端子
|
|
防 护 等 级
|
IP65
|
三、产品特点
1、4位数字显示当前压力值
2、模拟量输出（4~20mA）
3、多种供电方式可供选择
4、外壳设有节点动作发光二极管，便于观察
5、按键调校及现场设置各种参数，操作方便
6、5路继电器输出，带载能力220VAC 3A
7、开关量可在零点到满度之间任意设定
四、安装
4.1机械安装：
PNS16V可以通过压力管接头(M20*1.5)(其他尺寸接头可在订货时说明),直接装在液压管路上.在关
键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦
