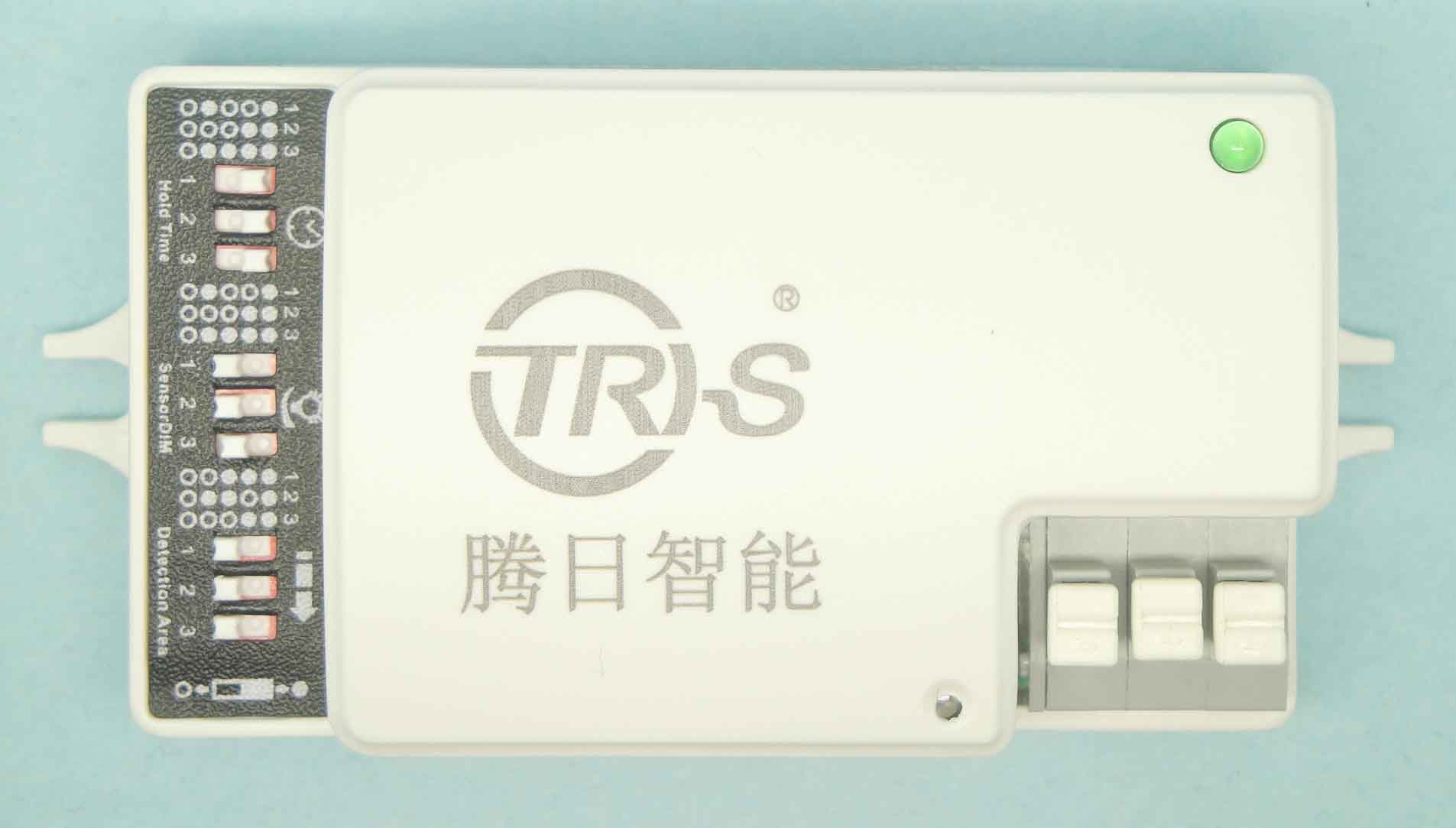

TRIS-DIM001微波感应调光器是腾日智能科技有限公司最新研发的一款多功能微波人体感应智能调光器，基于多普勒雷达原理，其工业专用微波天线发出极低功率的电磁波并接收反射回波。根据该产品微波频段特性，探测灵敏度将受被探测目标物的体积大小、运动速度、离感应器距离及感应器本身设置灵敏度大小等几个方面共同约束。在检测区域内若无被检测目标物，光源只输出一定的百分比光照度（如10%或30%等），若检测到感应区域的反射波频率有变化,感应器被触发，输出信号给应用单元，通过专业电路设计改变光源输出的光照度，使灯光由暗到亮缓慢柔和变化，达到很好的视觉调光效果，可应用于控制各种恒流或恒压电源的LED节能灯等，进一步实现绿色环保的高性能节电效果。

    微波人体感应器TRIS-DIM001为自动智能化照明应用特别订制，微波能穿透非金属物体(玻璃、塑料、混泥土墙等），可完全装入非金属外壳灯具内，具有很好的隐藏式安装效果。探测区域可调、保持时间可调、亮度百分比可调功能，不受灰尘、光线、温度等影响，使用寿命长，工作稳定可靠等特点，目前已成为地下车库节能改造方案最优选的关键元器件之一,其节效能的优越性及灯光控制的智能化，加上带给人不可替代的视觉体验效果，已倍受众多工程商的青睐，必将成为节能改造项目中不可或缺的元素。亦可广泛用于公共场所如走廊﹑人行道﹑停车场车库﹑仓库以及办公室场所等以便节省电能，引领节能改造领域的新潮流。


 技术参数
1 Operating voltage（DC） 　 30~100V DC
2 Operating current 　 <800mA
3 Standby power 　 <0.3W, NOT INCLUED POWER SUPPLY
4 Detection area 　 10%/30%/50%/80%/100%, can be customized
5 Hold time 　 5s/15s/30s/5min/10min, can be customized
6 Daylight threahold 　 2~500lux, can be customized
7 Standby Period 　 5min/10min/20min/1h/disable, can be customized
8 Standby Dimming level 　 0%/5%/15%/30%/50%, can be customized
9 Sensor principle 　 microware motion detector
10 Microware frequency 　 5.8GHz +/-75MHz
11 Microware power 　 <1mW
12 Detection range 　 Max 10m
13 Detection angle 　 30~150°
14 Motion detection 　 1~20KM/h
15 Mounting height 　 Max 5m
16 Operating temperature 　 -10℃~+60℃
17 IP rating 　 IP20
*NOTE: LIMITED BY H/W, 5,6,7,8 only 2 can be adjustable,other will be fixed by F/W.

注：在安装使用该产品前请确保电路完全处于断电状态。.

微波感应器TRIS-DIM001的工作电压为DC≤100V 50/60 Hz.

感应器接口为三线制

设置说明


探测范围设置

    探测范围是指微波感应器的有效探测范围，可通过调节感应器自身的拨码来调节探测范围，如网站图示：www.sztris.com



复位延时设置：

    保持时间是指若检测到有运动的物体触发继电器工作后，感应器延时工作的时间段。可通过调节拨码来调节保持时间长短。如网站图示：www.sztris.com

照度百分比设置：

    照度百分比即光源在待机状态亮度输出的百分比，可根据不同的需要，通过调节中间旋钮来调节该参数。如网站图示：www.sztris.com

节电效率举例说明

本产品最大的优势即节能，智能，调光效果渐变柔和，可隐蔽性，适宜高档场合的节能改造。

1.节能效率计算：

以36W LED灯管为例，在LED光源本身的节电基础上，TR-DIM001可再为LED灯管二次节电控制。当拨码调至

非触发状态10%输出时，节电效率如下：

LED灯管在正常工作状态，100%输出，功耗为：P总=36W

本产品自身工作状态功耗：                 P耗:＜2W(暂以2W为例),

感应调光器非触发状态，LED输出10%，即：  P出=36W*10%=3.6W

整体方案节电率：
                          ℅ = ［P总 -（P耗+ P出）］/ P总
                                                = ［36W -( 2W+ 3.6W ) ］/36W
                              =  84.4%
即 ：该产品可以再次为LED灯节能84.4%
另 ：其他拨码输出百分比的节电效率可以此类推。

2.成本节约预算：

以每支36W的LED灯为例，一年可节电计算：

非触发状态时间：大于12H，暂以12H为例，公式如下：

每支灯管节电 ≧  133 度 /年


以一度电1RMB计算，每支感应灯管每年至少可节约：133度*1RMB=133 RMB

【以此类推，每一千支感应灯管每年至少可节约：133RMB*1000=1330,00 RMB
即：13.3万度电，13.3万元】

3.其他数据参考：

灯周围环境（Lux） 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85
灯发光亮度（Lux） 3375 3345 3160 3100 2805 2485 2280 2290 2220 1945 1675 1600 1335 1255 1165 865 745 575
灯发光亮度/全亮（%） 100% 99% 94% 92% 83% 74% 68% 68% 66% 58% 50% 47% 40% 37% 35% 26% 22% 17%
线性回归亮度/全亮（%） 103% 98% 92% 87% 82% 77% 72% 67% 62% 57% 52% 47% 42% 37% 32% 27% 22% 17%
灯具功耗（W） 36.55 34.39 32.41 31.24 26.79 20.26 16.38 15.73 14.05 13.2 12.8 11.4 9.3 8.2 7.94 7 6.9 6.3
灯具功耗/全亮功耗（%） 100% 99% 93% 92% 82% 72% 67% 69% 65% 59% 57% 54% 47% 40% 38% 32% 31% 25%
线性回归功耗/全亮功耗（%） 100% 96% 91% 87% 82% 78% 73% 69% 65% 60% 56% 51% 47% 42% 38% 33% 29% 24%

1. 灯具亮度和功耗变化率与环境亮度函数关系

2. 灯具亮度和功耗与环境亮度的测量数据和线性回归函数关系

灯周围环境（Lux） 0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85
灯发光亮度（Lux） 3375 3345 3160 3100 2805 2485 2280 2290 2220 1945 1675 1600 1335 1255 1165 865 745 575
线性回归值（Lux） 3462 3291 3121 2950 2780 2609 2439 2268 2097 1927 1756 1586 1415 1245 1074 904 733 563
灯具功耗（W） 15.55 15.39 14.41 14.24 12.79 11.26 10.38 10.73 10.05 9.22 8.81 8.4 7.3 6.2 5.94 5 4.8 3.88
线性回归值（W） 15.6 14.9 14.21 13.51 12.82 12.12 11.42 10.73 10.03 9.34 8.64 7.95 7.25 6.55 5.86 5.16 4.47 3.77

故障检修:

故障原因及检修

原因                                             检修

负载不工作     光线控制设置选择出错     调整设置

负载出错     更换负载

主开关关闭     打开主开关

负载一直工作     探测空间有持续移动的物体     检查探测空间

没可识别的移动负载照样工作 感应器未安装好     加固安装附件

移动已发生，但未被传感器识别（墙后面的移动，灯附近的小物体移动等） 检查感应空间设置

有移动物体却不工作  移动速度太快或感应半径太小     检查感应设置

注意事项

1.感应器的发射功率小于2毫瓦.大约相当于手机或微波炉1%的发射功率.对人体无害，请放心使用。

感应调光器<2毫瓦                           手机微波炉  约1000毫瓦

2. 由于探测灵敏度将受被探测目标物的体积大小、运动速度、离感应器距离和角度及感应器本身设置灵
敏度大小，外部环境的特性等几个方面共同约束，参数值会发生轻微变化，请在专业人士指导下设置感应
器的相关参数，切勿私自折装该产品。

3.传感器发出的微波不能穿透金属物体，并且不能检测金属物体后的移动物体

4.传感器必须牢固安装，防止振动。

5.传感器的检测区域不能有附合检测条件的非检测目标物或震动源

6.微波照到物体（如金属，塑料）会发生反射现象，安装及设置时需考虑该反射造成的轻微影响。

7．检测范围内检测移动物体的速度、体积以及感应器中心线与标的物距离、角度等之间的模糊关系
（标准环境）

以正常成人人体为参照物，参照物距感应器正前方最大探测距离的一半位置：

◎被检测速度范围：1km/h---20km/h

◎标的物每偏离中心线角度与移动速度成正比：角度±10°，速度±0.05m/s;

◎标的物体感应面与移动速度成反比：面积+/-0.5㎡,速度-/+0.1m/s;
◎标的物与传感器距离与速度成正比：距离±1m,速度±0.1m/s。

8. 此感应器为轻度防水等级，只适合室内使用，若内装于灯具内，请保持感应器的天线模块离镇流器和灯柱80毫米远的位置。

温馨提示

    请在专业人士指导下使用微波感应器，勿私自拆卸改装。本公司对产品规格保有修改之权利，对于型号内容有所更正时，恕不另行通知。
