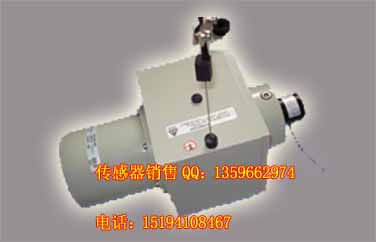

BL400B拉绳位移传感器/拉线位移传感器是使其成为一款结构紧凑、安装空间尺寸小、测量行程长、方便灵活、具有高精度测量的工控优选位移传感器。
此款属于大型拉线（绳）位移传感器，用来记录测量长度0-15000mm的线性距离、模拟量和数字量输出，标准化接口，可以坚固耐用特别是适合短距离，高分辨率的场合。主要特点：安装方便，设有备用安装基准面，根据需要多种选择；安装空间小，安装难度低；无需导向，机械公差不影响测量精度；广泛应用于直线导轨系统，液压气缸系统、伸缩系统，仓储位置定位，压力机械，造纸机械，纺织机械，金属板材机械，包装机械，印刷机械，水平控制仪，建筑机械等相关尺寸测量和位置控制；可外接PLC 二次仪表，单片机等等采集系统
|
类别
|
主要技术参数
|
|
信号输出型式
|
数字量输出 P G
|
模拟量输出 V/MA/R G
|
|
输出特性
|
TL方波
|
电压（V）：0-5v、0-10v、1-5v
|
|
并行输出、串行输出、ssi接口、总线， profibus、CanOpen
|
电流（MA）：4-20mA、0-20mA
|
|
RS485
|
电阻（R）：0-5kΩ、0-10KΩ、其他
|
|
供电电压
|
DC5V、DC5-24V
|
DC12V、DC24V
|
|
测量行程
|
0-15000mm
|
0-15000mm
|
|
最大往复速度
|
1000
|
1000
|
|
分辨力
|
0.04、0.05、0.1、0.2等其他
|
本质无穷小
|
|
线径规格
|
Φ1.0
|
Φ1.0
|
|
线性精度
|
0.05%FS
|
0.1%FS
|
|
拉线材料
|
不锈钢
|
不锈钢
|
|
工作拉力
|
约15N
|
约15N
|
|
工作温度
|
-25℃～+85℃
|
-25℃～+85℃
|
|
存储温度
|
-35℃～+95℃
|
-35℃～+95℃
|
|
重量
|
2000g
|
2000g
|
|
使用寿命
|
>1×106 次
|
>1×106 次
|
|
防护等级
|
IP54(标准)或定制
|
IP54(标准)或定制
|
