| 系列简介及说明 |
| KL-F系列信号隔离器是本公司在成功开发FBE系列隔离式安全栅基础上，开发的适合于非防爆领域应用，连接于工业现场仪表与控制室之间并给予现场仪表配电、信号隔离、信号转换、信号分配、信号处理能力的关联设备。旨在提高工业生产过程自动化控制系统的抗干扰能力，保证系统的稳定性和可靠性。 |
| 产品特点 |
1、 供电电源－输入回路－输出回路之间电磁隔离。
2、 全模块化设计，小体积，低功耗。
3、 上电稳定时间3~5秒。
4、 无需零点和满度调校。
5、 薄型卡装式结构，耐燃性材质机壳，厚度仅为16mm，可密集安装，组合、拆卸十分方便。
6、 拔插式接线端子，独立的电源接线端，可带电拔插，安装、接线、维护简便易行。

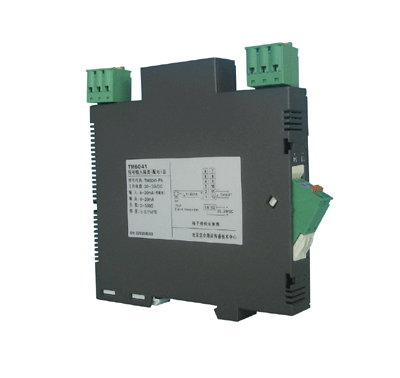

结构;卡装式结构；模块化表芯；ABS材质机壳；拔插式端子。
1、 输入接线端
绿色标识，连接至现场设备
2、 电源指示灯
仪表通电或处于正常工作状态时灯亮
3、 输出接线端
绿色表示，连接至控制系统和其他单元组合仪表
4、 左侧机壳盖
与仪表右面机壳机密扣合，用合适工具可撬开
5、 电源接线端
2孔 3mm 供电电源接线（13－/14+）
6、 透气散热孔
密集散热孔，通风对流设计
7、 产品标签粘贴部位
PET耐热材质标签，标注产品型号代码及相关重要参数
8、 右侧机壳
为主体机壳构件，与左机壳盖扣合。
9、 安装卡口
35mm 标准 DIN导轨式安装
|
| 技术参数 |
1、 工作电源：独立的电压接线端子连接，电源：20～35VDC
(无源或部分回路供电的信号隔离式安全栅，无需外加辅助电源)
2、 隔离强度
输入回路/输出回路/供电电源/仪表外壳(以及接线端子)之间 1500V~2500V AC /分钟 50HZ
3、 接线端子
拔插式接线端子 3mm 共计14孔
端子标号：
输入接线端1、2、3、4、5、6
输出接线端7、8、9、10、11、12
供电电源接线端13－、14＋
适合截面积不超过2.5mm2的多束或单股电缆。
4、 安装方式
35mm标准导轨卡式安装；建议采用垂直安装形式
5、 环境温度湿度限制
工作运行温度 0～＋60℃
运输储藏温度 －20～80℃
相对湿度 5～95％RH
6、 外形尺寸
宽（厚）×高×深＝W16×H116×D110（mm）
7、 整机重量
约110g~120g
|
