GCA/GCD系列精密测量头、位移变送器、位移传感器

产品说明

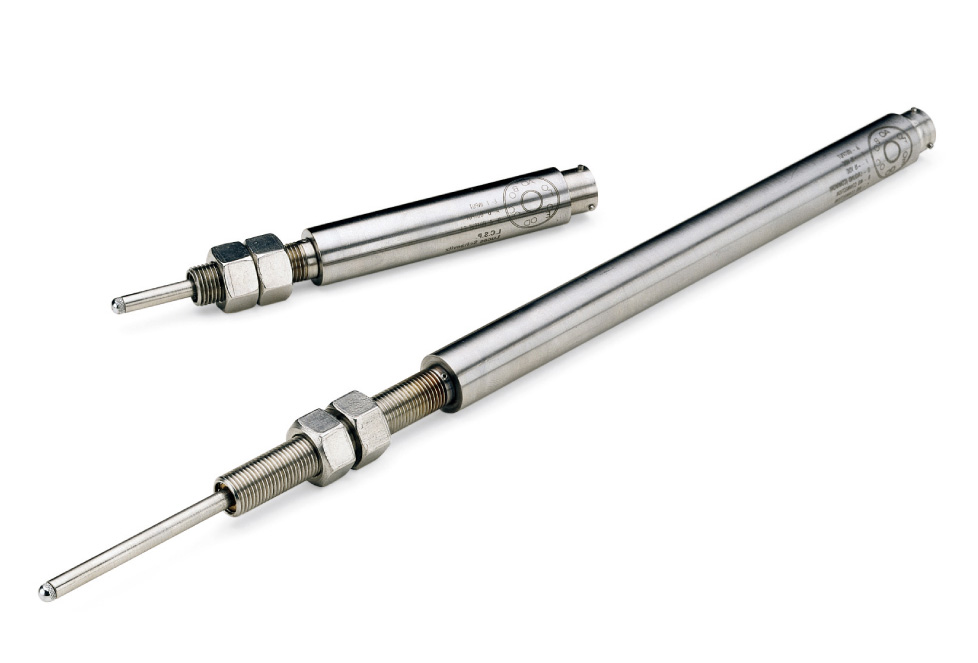

    GCA/GCD系列测量头为不锈钢结构，可以在含有湿气、灰尘和其它杂质的环境中工作。电子组件采用了气密封，可以进一步抵御恶劣的工作状况。它们是量程可达±2.0英寸(50毫米)的长行程侧向负载较重型传感器。最大弹力一般为8盎司(226.8克)，具体取决于探针位置。工作端或探针具有可拆卸的镀铝硬质工具钢4-48UNF-2A螺纹接触端头。Schaevitz提供多种型号的备用接触端头(请参见第92页)。这些端头还可以与AGD刻度盘指示器端头互换使用。
    测量头的内部构造可以防止铁芯和传动轴在纵向移动时出现旋转。测量头有各种端接连接器，当电缆受损时，更换简便。外部车有安装螺纹便于安装和调整；并提供了锁紧螺母。
    GCA/GCD系列测量头有交流和直流两种类型。AC型配合外部信号处理仪器使用(请参见本产品目求的“检测仪器“章节)；DC型的外壳中封装了铁芯、LVDT和所有必要的电子元件。通过使用表面贴装单片电路缩减了传统AC型的激励电压、放大和解调等电子元件所需的大部分体积、重量和成本。

常用型号

GCA-121-050
GCA-121-125
GCA-121-250
GCA-121-500
GCA-121-1000
GCA-121-2000

GCD-121-050
GCD-121-125
GCD-121-250
GCD-121-500
GCD-121-1000
GCD-121-2000

特点

符合CE标准(直流型号)
全焊接密封结构
可适用恶劣环境
MS型接插件
电子组件气密封
每个测量头均随附有校准证
与所有Schaevitz信号处理器相兼容
特殊接触端头

应用

PLC或CNC的控制器的闭环反馈信号在线测量
需用气密封变换器的环境
高温环境(交流型可达300℉)

技术指标

类       型： 弹簧回弹式
量       程： ±0.25，0.50，1.00，2.00(英寸)
精 确 度： 0.25%
输       出： 约-0.7V~0.7V（2.5KHz）/ -10V~10V
供电电源： 3V（400Hz～10KHz）/ ±15V，±30mA
工作温度： -55℃~150℃ ，  0℃~70℃
电气连接： 6针接插件
特       点： 气密封，适用在恶劣环境精确测量，CE标准，重复性:0.0006mm，螺纹安装
典型应用： 液压执行器和压力容器，暴露在灰尘，湿气等恶劣工作环境下，气密高温环境
