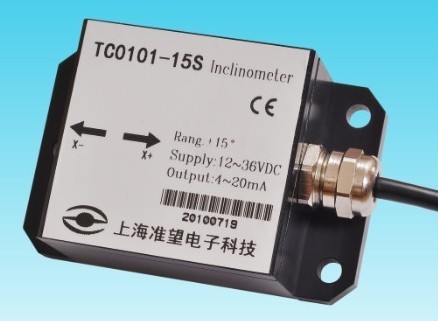

TC01系列水平安装倾角传感器
特点
0～360°测量范围可选 常温最高精度0.02°e精度
单、双轴测量可选 9~36VDC供电
-40~85℃工作温度 IP67防护等级
多种输出方式：4~20mA电流、0.5~4.5V电压（模拟输出）
RS232、RS485、RS422、CAN2.0B 、CANopen、DeviceNet
技术指标
|
一般参数
|
|
测 量 轴
|
单轴（TC01XX—YYS）双轴（TC01XX—YYD）
|
|
测量范围
|
±15°/±60°/±90°/0～360°(可选)
|
|
分辨率
|
0.001°/0.002°/0.005°/0.01°
|
|
精度（25℃）
|
0.03°/0.05°/0.1°/0.1°
|
|
零点温漂（max）
|
0.001°/℃
|
|
带宽（-3dB）
|
3HZ
|
|
储存温度
|
-40℃～125℃
|
|
特点
|
|
模拟输出阻抗
|
1200Ω
|
|
CAN输出接口标准
|
CAN interface 2.0 B, ISO 11898
|
|
CANopen输出协议
|
CANopen, CiA DS 301 version 4.01, profile WDP 410
|
|
电气参数
|
|
供电电压
|
模拟输出方式：12～36VDC 数字输出方式：9～36VDC
|
|
消耗电流
|
≤50mA
|
|
机械参数
|
|
连接器
|
直接引线/宾德接插件可选
|
|
防护等级
|
IP67
|
|
振 动
|
10g,1/2正弦波
|
|
冲 击
|
500g,11ms
|
|
外壳尺寸
|
79*50*33(L*W*H)
|
|
外壳材料
|
铝合金
|
|
重 量
|
180g（灌胶后）
|
