一、特点:

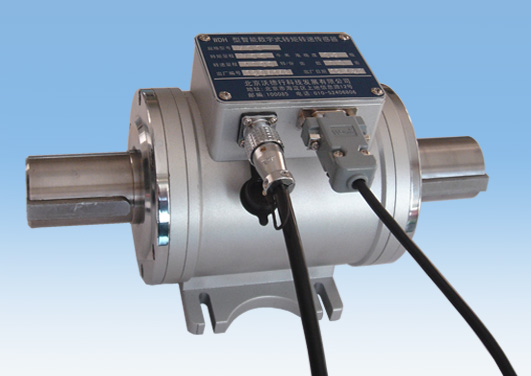

此扭矩传感器是我司设计生产的通用型全数字总线式转矩转速传感器,适合
用于各类旋转体的扭矩转速数据的测量和监视。
此转矩转速传感器具备:
1.扭矩测量功能;
2.能源及信号非接触传递功能,
3.输出信号数字化功能.
4.实时扭矩测量,可以精确测量旋转或静止时扭矩信号,
5.传递信号时与是否旋转,转速和转向无关。
6.体积小,重量轻,响应快,
7.不需反复调零即可连续传递正反转扭矩信号;
8.抗干扰性强;
9:输出信号为总线式,有USB或RS232或485接口,直接进电脑采集。
二、技术指标:
1.扭矩量程:
1N,2N,3N,10N,20N,30N,50N,70N,100N,1000N,2000,5000N,10000N)
2.精 度:0.1%~0.5% F.S(可选);
3.环境温度:-20℃~+50℃
4.频率响应:1 mS
5.输出信号:总线式
三. 全数字智能型转矩转速传感器通讯协议规程
转矩转速传感器(WDH-Z型)与上位机(PLC、计算机等)的通信采用
RS232接口,进行数据通信时,其数据传送包括数据的字节数量、顺序定
义,需要严格遵循一定的规则。
测量周期(毫秒):范围1-1000ms
使用时首先将传感器的通讯接口与计算机的RS232端口连接,接通传感器的
供电电源,打开计算机进入通讯测试软件,
在主界面中首先正确选择计算机使用的端口号Comm1或Comm2,然后输
入全部的传感器参数,点击“修改参数”,即可一次完成所有参数的修改,
传感器接收到参数信息后自动保存,重新加电启动后将按照新的参数运行测
量。注意:修改参数前应该“停止”通讯软件的测量状态。
|
