产 品 说 明

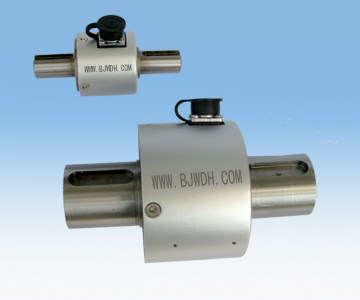

标准产品型号：WDH-J 型    名称:静态扭矩传感器

测量非旋转扭矩或总旋转位移在5转以下(最好是360度以内)的扭矩：选用

（一）技术参数表

转矩不准确度:............................0.1 ～ 0.5% F.S

重复性：..................................0.1 ～ 0.5% F.S

线 性：....................................0.1 ～ 0.5% F.S

滞 后:......................................0.1 ～ 0.5% F.S

过载能力:...........................................150%

绝缘电阻:.....................................﹥ 200M Ω

工作温度范围:..........................-20 ℃ ～ + 60 ℃

相对温度:.......................................﹤ 90%RH

传感器供电电压:....................± 12VDC(± 15VDC可选)

传感器功耗:..........................................<4W

负载电流:..........................................<15mA


（二）传感器输出信号：(频率、电压或电流可任选一种)

　   1 扭矩输出信号：
　  （1） 频率信号输出（ 10KHZ±5 KHZ，零点为10KHZ ）

　   零转矩频率输出: ...................... 10KHZ

　   正向转矩满量程频率输出: .............. 15KHZ

　   反向转矩满量程频率输出:..... .........  5KHZ　

     具体参考《产品出厂检定报告》

　  （2）电压信号输出（ 0±5V，零点为0V）

　   零转矩频率输出: ...................... 0V

　   正向转矩满量程频率输出: ..............  5V

　   反向转矩满量程频率输出:..... ......... -5V　

     具体参考《产品出厂检定报告》

　  （3）电流信号输出（ 4-20MA,零点为12 MA ）

　   零转矩频率输出: ...................... 12 MA

　   正向转矩满量程频率输出: ..............  20MA

　   反向转矩满量程频率输出:..... .........  4MA　

     具体参考《产品出厂检定报告》

　（三）、传感器正反向转矩的确定

　　 将传感器的输出轴一端固定，另外一端顺时针施加扭力，

此向确定为正向扭矩；相反方向则确认为负向转矩
