一、特点:
克服了旋转体本身轴承微小摩擦力矩而设计的一款无摩擦力扭矩传感器
适合转矩量程范围在0.1-5N.m之间,安装连接时注意一定要避免附加
弯矩的产生,在任何时间严禁用手转动传感器的测试端.
本传感器在系统中如测量动力设备的转矩、则应将传感器的测试端与动
力源相连,如测量负载设备的转矩，则应将传感器的测试端与负载相连
此转矩转速传感器具备:
1.扭矩测量功能;
2.能源及信号非接触传递功能,
3.输出信号数字化功能.
4.实时扭矩测量,可以精确测量旋转或静止时扭矩信号,
5.传递信号时与是否旋转，转速和转向无关,
6.体积更小，重量更轻，响应快,
7.不需反复调零即可连续传递正反转扭矩信号；
8.抗干扰性强；
技术参数:
转矩不准确度:..........................0.1 ～ 0.5% F.S
重复性：.................................0.1 ～ 0.5% F.S
线 性：...................................0.1 ～ 0.5% F.S
滞 后:.....................................0.1 ～ 0.5% F.S
过载能力:...............................................150%
绝缘电阻:.........................................﹥ 200M Ω
工作温度范围:............................-20 ℃ ～ + 60 ℃
相对温度:...........................................﹤ 90%RH
传感器供电电压:....................± 12VDC(± 15VDC可选)
传感器功耗:..........................................<4W
负载电流:..........................................<15mA
标准转速： 0--6000 RPM (高转速需注明,最高转速可达36000)
二、技术指标：
1.量程范围：0.1-5 N.m
2.精 度: 0.1%～0.5% F.S（可选）；
3.环境温度：-20℃～＋50℃
4.频率响应：1 mS
5.输出信号:5－15KHz方波脉冲信号，零点为:10 KHZ ;
（具体参数参考出厂检定证书），也可电流输出信号（4-20MA）或电压信
号（±10V, ±5V等选配）
三．安装注意事项：
1、电机、传感器、负载装置（被测件）三处的联轴器在未安装之前事先装
一下，不要太紧，能在上面轻轻滑动即可。
2、传感器接通仪表，在没联接电机、负载装置（被测件）的情况下，用手
慢慢旋转左端（辅助端）证明仪表数字不动，待用。
3、电机、传感器、负载装置（被测件）在测量中心高均一致的情况下（在
0.03之内）与各联轴器安装好，并将各底座的螺钉拧紧。
4、用双手轻轻分别拈住辅助端和测试端，同时用力慢慢旋转传感器，观察
仪表数字变化在±25HZ之内可以认为合格，若数字超出，证明测试端联轴
器相互别劲，需调整负载装置（被测件）左右或中心高等
四、信号处理：
1．使用WDH-YB2系列数字式测量仪显示实时测量的转矩．转速．功率值．
2.直接将扭矩频率信号送给计算机或PLC进行处理；
3. 模拟量输出：转换为4—20mA电流或±5V; ±10V;0-5V,0-10V电压信
号。(注:输出信号需购买前说明,否则均按出厂标准输出5-15KHZ频率信号)
五、使用注意：（径向跳动不得大于0.5mm!）
1.接线必须正确;
2.供电为±12V直流开关电源，（或±15V,24V,需采购前注明）
3.屏蔽电缆线的屏蔽层必须接地。
4.严禁大力敲击传感器的两端输出轴，请勿带电操作

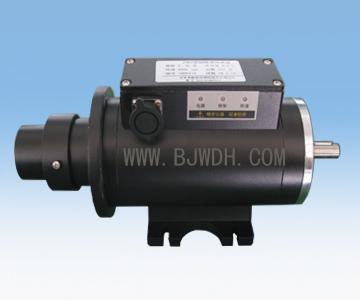

WDH-TX1型扭矩传感器外形尺寸图（其实详图咨询市场部）
