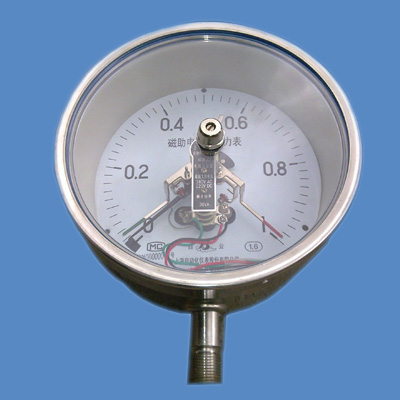

YXC磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危 险的各种流体介质的压力。通常，磁助电接点压力表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。
为能适应被测对象的各异和需求，磁助电接点压力表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。
鉴于磁助电接点压力表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，磁助电接点压力表是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
结构原理
仪表由测量系统、指示装置、（普通型）[1]装置、外壳、调节装置及接线盒等组成。 当被测压力作用于弹簧管时，其末端产生相应的弹性变形—位移，经传动机构放大后，由指示装置在度盘上指示出来。同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。
磁助电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。
为能适应被测对象的各异和需求，华青系列仪表在原有普通型和专用型的基础上，又相继研制抗振型、耐蚀型、耐用蚀抗振型以及带有隔离装置等多种型号的产品（包含氨用、氧气、耐温、耐震等不同系列）。
电器原理
以控制压缩机电机为例：储气灌压力到达下限自动开启，到达上限自动停机。 控制过程如下：在压力到达（或开机时低与）下限时，电接点压力表的活动触点（电源共公端）与下限触头接通，继电器J1动作并自锁， 其常开触头闭合驱动J3，电动机得电运转。 当压力到达上限时，活动触点与上限触头接通，继电器J2动作，其常闭触头断开，切断J1供电，其常开点断开，J3释放，电机停转。 如此往复，达到自动控制的目的。
接点装置电气参数及控制形式
| 触头功率 |
最高工作电压 |
最大工作电流 |
控制形式 |
| 30VA(阻性负载) |
220V D.C或380V A.C |
1A |
上下限、双上限、双下限 |
注：当电流为1A时，工作电压应低于40V
电接点压力表电气线路接线时应注意什么
电接点压力表实际上是在弹簧压力表的基础上加电接点装置。当压力低于下限值p1时，压力表指针上的动触头和下限给定指针上的静触头相碰，使电路接通，发出相应的下限灯光报警信号；当高于上限值p2时，则和上限给定指针上的静触头相碰，发出上限的灯光报警信号。
电接点压力表的供电电压可以是直流，也可以是交流，但交流电压不得超过380v，直流电压不得超过220v，通过触头最大电流为1A。
当电接点压力表的动触头和静触头相碰时，便会产生火花或电弧。在有爆炸介质的场合要采用防爆的电接点压力表。
如何判定电接点压力表的公共点，上限与下限
直接拨动电接点压力表上限和可动针（公共点）接触，任意测量2根线电阻，找到两根通的，另外一根通是下限，再拨动电接点压力表下限和可动针（公共点）接触，和下限通的是公共点，不通的是上限。
